HDMI2.1线材的选择以及转换器示例

By | 2022 年 7 月 16 日

HDMI和DP
视频传输线上,目前主流有DP(DisplayPort)和HDMI(High Definition Multimedia Interface)两种。
HDMI主要由索尼、飞利浦、松下、东芝等公司主导,针对影音播放设备,ATC(HDMI Forum Authorized Testing Center )授权的检测中心检测和认证。
DP由AMD、Intel、Asus、Dell等PC厂商主导,免认证和授权,目标是取代HDMI接口(全功能USB type-c接口视频信号走DP协议)。
一般PC显示器DP和HDMI接口都有,而电视、蓝光播放器、回音壁、音箱等家庭影院设备只有HDMI接口。

HDMI线路支持回传,明显特点是关了HDMI的电视,电脑还是处于双屏模式,成了““假双屏””。

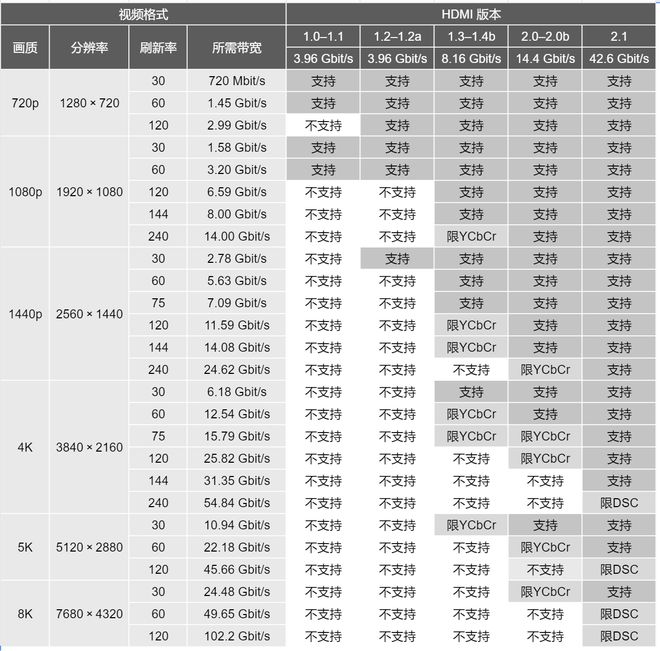

HDMI的协议版本

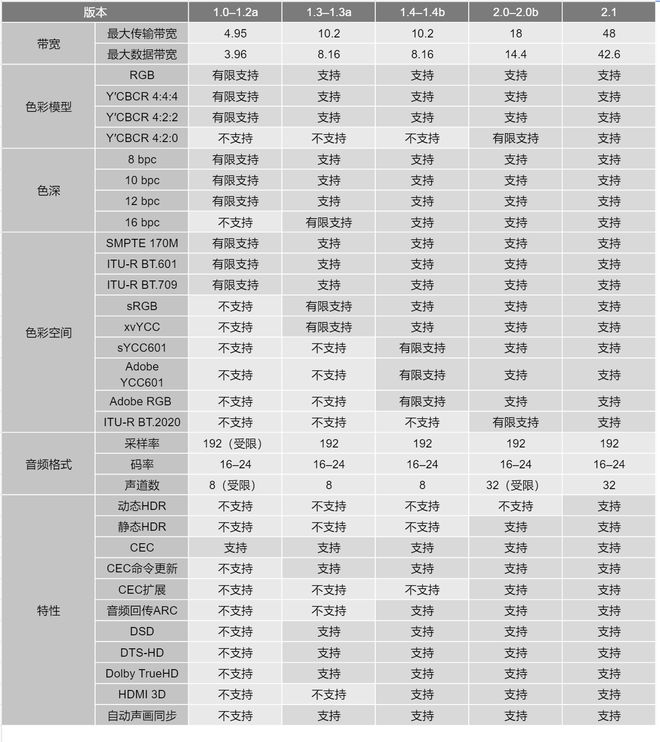

支持的色深、色彩空间等区别

线材的标识

  • 标准HDMI(STANDARD):支持1080i或720p,最高带宽4.95,相当于HDMI 1.0-1.2。
  • 标准附以太网功能(STANDARD with Ethernet):标准基础上增加以太网络传输功能。
  • 标准附以自动化(STANDARD with AutoMotive):标准基础上增加以工业功能。
  • 高速HDMI(HIGH SPEED):支持1080p,最高带宽10.2,相当于HDMI 1.3-1.4。
  • 高速附以太网功能(HIGH SPEED with Ethernet):高速基础上增加以太网络传输功能。
  • 高速附以自动化(HIGH SPEED with AutoMotive):高速基础上增加以工业功能。
  • 优质高速(PREMIUM HIGH SPEED):支持4K@60Hz,相当于HDMI 2.0。
  • 超高速(ULTRA HIGH SPEED):支持8K@60Hz和4K@120Hz,相当于HDMI 2.1。

2.0以及2.1和1.4的线材本质上区别不大,但是事实上线材的材质好坏、线芯直径、线长短影响其兼容性!HDMI线材上的标记,例如V1.4版本 的HIGH SPEED with Ethernet,可以理解为1.4版本,含义是“一定支持4K@30MH”,但是你把它用在HDMI2.0的设备上,也有可能支持“4K@60MH”,当然你还可以拿它试试更高频的,新设备可以试试老线也许能顶一阵子。

注意转接器问题:USB-C    TO   HDMI
USB-C不一定带有视频信号!有可能是个USB2.0的套娃,也有可能是3.0但是没视频信号,如果有,推荐 TO DP,因为其默认信号就是DP协议!!有可能支持更好分辨率!!
HDMI转接器一般是带芯片的,芯片决定了转接器能够输出的频率以及分辨率或者HDMI版本。不论是个转接头、拓展坞还是个独立的线材,都内涵芯片。
此类芯片参差不齐,但是20~100大把存在,咸鱼一个也可以。华为18年的一条手机转电视的线40,一个某牌子转换头20+,这都是2.0版本的。2.1版本的目测40左右可以淘到转换头。
